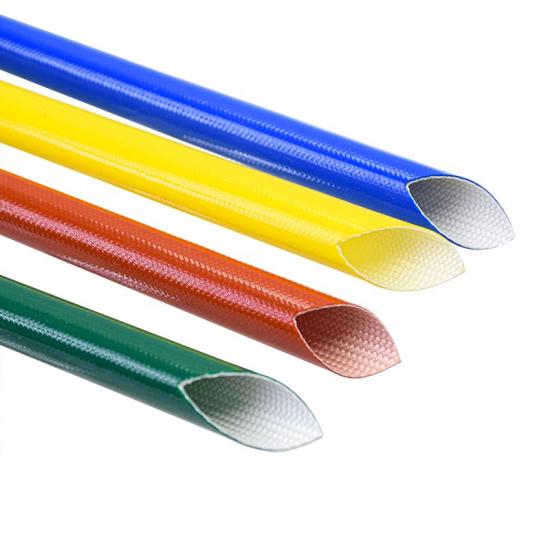

Manga de fibra de vidro revestida com silicone
A manga de fibra de vidro revestida com silicone E-FLEX® é fabricada trançando fios de fibra de vidro não alcalinos de alta qualidade, seguidos por um revestimento uniforme de resina de silicone de alta qualidade, processado sob vulcanização térmica precisa em alta temperatura.
Esta composição premium sintetiza perfeitamente a resistência mecânica da fibra de vidro com o excepcional isolamento dielétrico e a impermeabilidade à umidade do silicone. Apresenta propriedades dielétricas notáveis, retardância à chama autoextinguível confiável e extrema flexibilidade, tornando-se a principal solução de isolamento protetor para aplicações elétricas e industriais modernas.
Características do produto
- Ampla faixa de temperatura de operação: Apresenta desempenho confiável em uma ampla faixa de temperatura, de -40°C a +200°C, adaptando-se perfeitamente a ambientes criogênicos extremos e à exposição prolongada a altas temperaturas.
- UM Retardante de chama avançado : Totalmente em conformidade com as normas de inflamabilidade VW-1 e UL1441. Aprovado no teste de chama horizontal, demonstrando excelente capacidade de autoextinção.
- S Tabela de tolerância de tensão antigo és : Disponível em duas tensões nominais de ruptura (1,5 kV e 2,5 kV) para atender de forma flexível às diversas demandas de configuração de circuitos.
- Limpar Visual Identidade: Fornecido na cor branca padrão, proporcionando contraste nítido, roteamento estético profissional e fácil identificação em chicotes elétricos complexos.
Especificações técnicas
| Propriedades Físicas e Critérios de Teste | Especificação / Valores Técnicos ue |
| Material trançado | Fibra de vidro não alcalina |
| Material de revestimento | Resina de silicone |
| Faixa de temperatura de trabalho | -40°C ~ +200°C |
| Classificações de tensão suportável | 1,5 kV, 2,5 kV |
| Inflamabilidade | VW-1, UL1441 |
| Teste de envelhecimento | 260°C 6 H, Sem rachaduras |
| Desempenho de resistência à temperatura | 200 ± 2°C 168 H,≥ Valor da tensão primária |
| Teste de imersão em água | Sem aderência, sem deformação, sem amolecimento. |
| Ferramenta de corte recomendada | Tesoura |
Especificação
| Número da peça |
ID do tamanho
(mm)
|
Tolerância de ID
(mm)
|
Parede
doença (T)
(mm)
|
Comprimento da embalagem
(m/carretel)
|
|
| 1,5 kV | 2,5 kV | ||||
| GF-IC-S-0,5-WH | 0,5 | +0,30/-0,10 | 0,31±0,05 | 0,31±0,05 | 200 |
| GF-IC-S-0.8-WH | 0,8 | +0,30/-0,10 | 0,31±0,05 | 0,33±0,05 | 200 |
| GF-IC-S-1.0-WH | 1 | +0,30/-0,10 | 0,32±0,05 | 0,36±0,05 | 200 |
| GF-IC-S-1.5-WH | 1,5 | +0,30/-0,10 | 0,37±0,05 | 0,38±0,05 | 200 |
| GF-IC-S-2.0-WH | 2 | +0,30/-0,10 | 0,37±0,05 | 0,39±0,05 | 200 |
| GF-IC-S-2.5-WH | 2,5 | +0,30/-0,10 | 0,37±0,05 | 0,41±0,05 | 200 |
| GF-IC-S-3.0-WH | 3 | +0,30/-0,10 | 0,37±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-3.5-WH | 3,5 | +0,30/-0,10 | 0,38±0,05 | 0,43±0,05 | 100 |
| GF-IC-S-4.0-WH | 4 | +0,30/-0,10 | 0,39±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-4.5-WH | 4,5 | +0,30/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.0-WH | 5 | +0,40/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-5.5-WH | 5,5 | +0,40/-0,10 | 0,40±0,05 | 0,44±0,05 | 100 |
| GF-IC-S-6.0-WH | 6 | +0,40/-0,10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-7.0-WH | 7 | +0,40/-0,10 | 0,41±0,05 | 0,45±0,05 | 100 |
| GF-IC-S-8.0-WH | 8 | +0,40/-0,10 | 0,42±0,05 | 0,45±0,05 | 50 |
| GF-IC-S-9.0-WH | 9 | +0,50/-0,10 | 0,48±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-10.0-WH | 10 | +0,50/-0,10 | 0,50±0,05 | 0,53±0,05 | 50 |
| GF-IC-S-11.0-WH | 11 | +0,50/-0,10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-12.0-WH | 12 | +0,50/-0,10 | 0,51±0,05 | 0,54±0,05 | 50 |
| GF-IC-S-13.0-WH | 13 | +0,50/-0,10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-14.0-WH | 14 | +0,50/-0,10 | 0,51±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-15.0-WH | 15 | +0,50/-0,10 | 0,52±0,05 | 0,55±0,05 | 50 |
| GF-IC-S-16.0-WH | 16 | +0,60/-0,10 | 0,53±0,05 | 0,56±0,05 | 50 |
| GF-IC-S-18.0-WH | 18 | +0,60/-0,10 | 0,60±0,05 | 0,63±0,05 | 50 |
| GF-IC-S-20.0-WH | 20 | +0,80/-0,10 | 0,70±0,05 | 0,73±0,05 | 50 |
| GF-IC-S-25.0-WH | 25 | +0,80/-0,10 | 0,75±0,05 | 0,76±0,05 | 50 |
| GF-IC-S-30.0-WH | 30 | +0,80/-0,10 | 0,75±0,05 | 0,78±0,05 | 50 |
| GF-IC-S-35.0-WH | 35 | +0,80/-0,10 | 0,80±0,05 | 0,85±0,05 | 50 |
Aplicações típicas do produto
Graças aos seus robustos perfis elétricos, térmicos e mecânicos, o revestimento de fibra de vidro com silicone E-FLEX® é amplamente utilizado em diversos setores de alta demanda:
- T transformador Proteção contra chumbo Isola e protege os terminais internos essenciais do transformador contra altas tensões vibracionais e acúmulo de calor.
- Motor Bobina Liderar s Serve como um escudo térmico durável e revestimento isolante dielétrico para máquinas pesadas e bobinas de motores elétricos industriais.
- C componente EU ns ula ti o n Oferece isolamento ambiental e eletrônico de alta qualidade para resistores, capacitores, elementos de aquecimento e junções de terminais complexas.
-
Sistemas de fiação elétrica:
Amplamente utilizado em painéis de distribuição de energia, roteamento de linhas para veículos de nova energia (NEV) e eletrodomésticos industriais localizados em zonas de alta temperatura.
